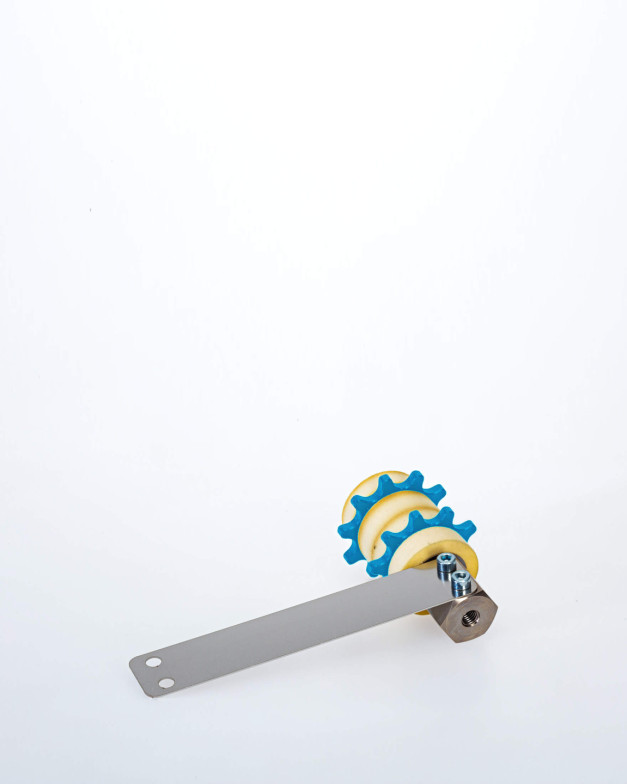

TriboServ FlexxPinion Triplex SET

Kettenschmierritzel im Set mit Achse und Federblech

Die Kettenschmierritzel FlexxPinion Triplex SET sind aus Segmentscheiben, zwei Kettenritzeln und je nach Größe mit einer oder zwei gewinkelten Achse(n) sowie einem oder zwei Federblech(en) aufgebaut und sind für die Kettenschmierung entwickelt worden. Die einzelnen Schmiersegmente sind aus einem Spezial-Polymer-Schaum gefertigt, für die Kettenritzel wird glasfaserverstärktes Polyamid verwendet. Auf Grund der offenzelligen Struktur des Polymer-Schaumes sind die Kettenschmierritzel in der Lage, eine Speicherfunktion für den Schmierstoff zu übernehmen.

Das für die Kettenschmierung verwendete Kettenöl gelangt durch die jeweilige Achse hindurch in die Schmierrollen, in denen es gespeichert und in kleinen Mengen den Kettengliedern zur Verfügung gestellt wird.

Es bildet sich dabei ein gleichmäßiger, dünner Schmierstofffilm, der folgende Vorteile mit sich bringt:

Vermeidung von vorzeitigem Verschleiß und Längung der Kette auf Grund von Mangelschmierung
Vermeidung von Überschmierung
Verringerung des Wartungsaufwandes
Einsparung von Energie während des Betriebes

Für Downloads und Bedienungsanleitungen besuchen Sie bitte unser

Download Center

Schmierstoffe:

alle gängigen Kettenöle

Anwendungsmöglichkeiten:

zur Kettenschmierung von Rollenketten nach DIN 8187-1 sowie DIN 8188-2 in der Bauweise

Triplex

Kettenschmierritzel für Sonderketten auf Anfrage

Eigenschaften

Chemikalienbeständigkeit:

sehr gut

Verschleißeigenschaften:

sehr gut

Lackverträglichkeit:

geprüft und zugelassen

Silikonfreiheit:

geprüft und zugelassen

Nabe:

gleitgelagert und abgedichtet

Technische Daten

Einsatztemperatur:

min. – 30 °C

max. +140 °C

max. Geschwindigkeit:

5 m/s

> 2 m/s Spritzschutz verwenden

Material Segmentscheiben:

Spezial-Polymer-Schaum

Material Kettenritzel:

PA6 GF15

Materialdichte:

240 kg/m²

Abmaße – Kettenschmierritzel FlexxPinion Triplex SET

Artikelnummer	Kurzbezeichnung	Zähnezahl	C [mm]	D [mm]	E [mm]	A [mm]	B [mm]	H [mm]	G [mm]	F [mm]
212472	SET Kettenschmierritzel 08 B-3	12	53	49,07	39	85,4	54	29	5	20,7
212477	SET Kettenschmierritzel 10 B-3	10	55	51,37	39	91,4	59	30	5	23,2

Abmaße – Kettenschmierritzel FlexxPinion Triplex SET 2FB

Artikelnummer	Kurzbezeichnung	Zähnezahl	C [mm]	D [mm]	E [mm]	A [mm]	B [mm]	H [mm]	G [mm]	F [mm]
212476	SET Kettenschmierritzel 12 B-3, 2FB	8	55	49,78	36	132,1	70	35	5	25,7
212473	SET Kettenschmierritzel 16 B-3, 2FB	8	75	66,37	48	162,1	100	60	10	28,2
212474	SET Kettenschmierritzel 20 B-3, 2FB	8	90	82,97	59	182,1	120	70	10	33,2
212475	SET Kettenschmierritzel 24 B-3, 2FB	10	138	123,29	93	212,7	150	100	10	33,2
212552	SET Kettenschmierritzel 28 B-2, 2FB	8	140	116,15	81	262,7	200	130	10	43,5
212553	SET Kettenschmierritzel 32 B-2, 2FB	8	150	132,75	93	262,7	200	130	10	43,5

Sonderausführungen

Über das Standardangebot hinausgehend bietet TriboServ weitere Kettenschmierritzel in Sonderausführungen an. Nutzen Sie hierfür das Kontaktformular oder sprechen Sie uns direkt an.
